Gegenstromanlage verliert Wasser: Was Ventilstellung, Saugseite und Druckseite verraten
Eine Gegenstromanlage verbindet einen großen Wanddurchbruch mit leistungsstarker Saug- und Druckleitung. Der Betriebszustand liefert Hinweise, ersetzt aber keine abschnittsweise Dichtheitsprüfung.
Der Pool bleibt bei stillstehender Technik scheinbar stabil, verliert aber während oder nach dem Betrieb der Gegenstromanlage Wasser. Das Muster ist wertvoll, doch die Schlussfolgerung ‚Pumpe undicht‘ greift zu kurz. Im starken Kreislauf liegen Wand-Einbausatz, Saugleitung, Pumpengehäuse, Verschraubungen, Druckleitung und Düse. Je nach Lage kann Wasser nach außen treten oder Luft in die Saugseite gelangen.
Die sichere Diagnose arbeitet mit reproduzierbaren Zeitfenstern und bekannten Ventilstellungen. Ventile werden nicht während hoher Strömung abrupt geschlossen, die Anlage läuft nie trocken und ein unbekannter Kreis wird nicht auf Verdacht unter Druck gesetzt. Ziel ist eine belastbare Abschnittshypothese, nicht ein spektakulärer Schnelltest.
Drei Zonen statt eines einzigen Geräts

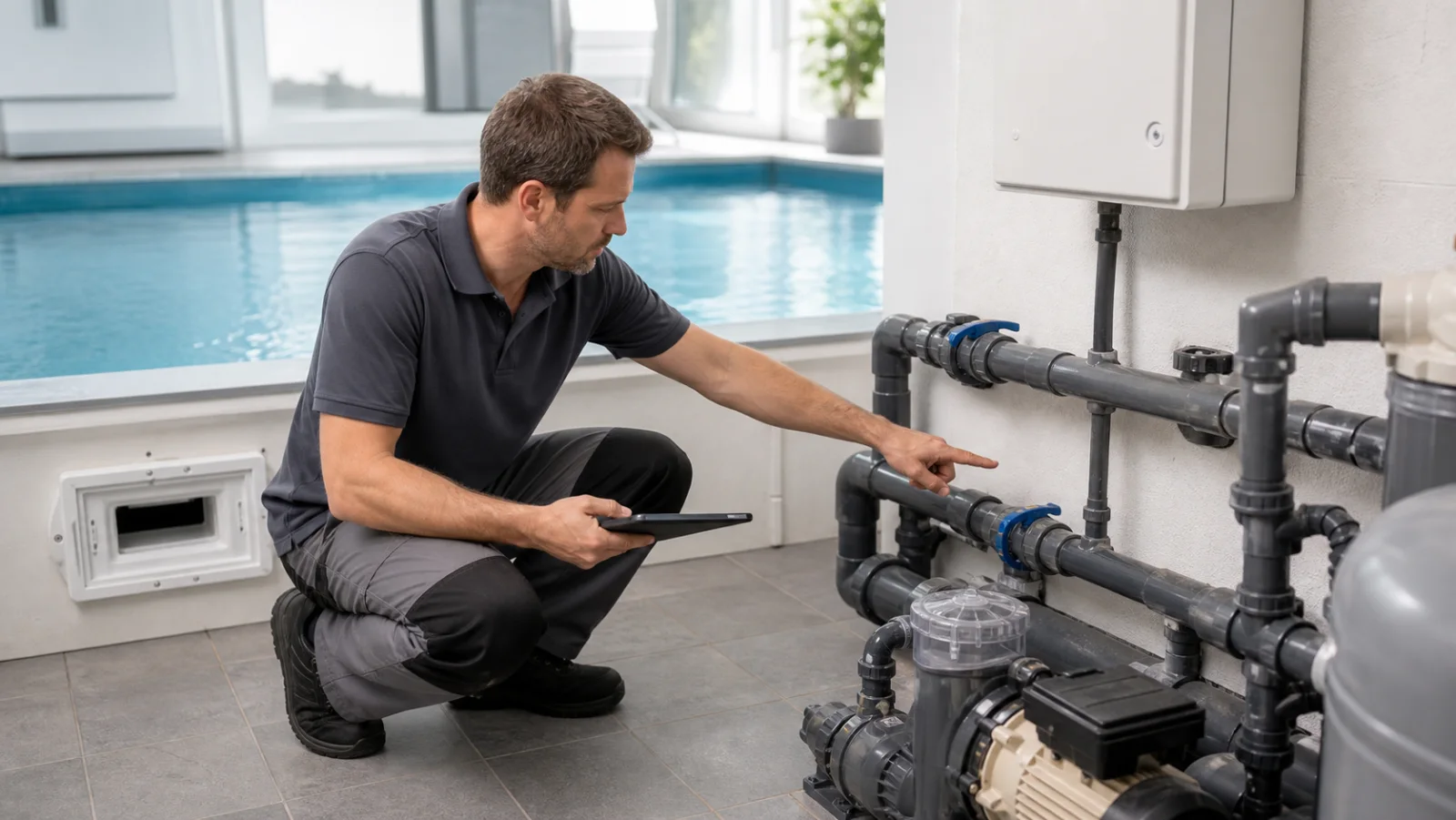

Der sichtbare Einbausatz im Becken enthält Ansaugöffnung, Düse, Flansch und je nach Modell Luftregler oder Schalter. Dahinter führen meist getrennte große Leitungen zur Pumpe. Speck verlangt bei BADU-JET-Systemen Absperrventile in Saug- und Druckleitung und möglichst kurze, gerade Leitungswege. Diese Trennung macht Diagnose möglich, aber nur wenn der tatsächliche Rohrplan bekannt ist.
Ein feuchter Technikschacht spricht für eine zugängliche Verbindung, beweist jedoch keine Leckstelle. Wasser kann entlang eines Rohrs wandern und entfernt austreten. Umgekehrt kann eine undichte Saugverbindung im Betrieb Luft ziehen, ohne im Stillstand deutlich zu tropfen.
- Einbausatz und Flansch an der Beckenwand erfassen.
- Saugleitung von Ansaugung bis Pumpeneingang verfolgen.
- Druckleitung von Pumpenausgang bis Düse verfolgen.
- Luftregler- und Steuerleitungen nicht mit Wasserleitungen verwechseln.
Betriebsmuster sauber messen
Verglichen werden gleich lange Stillstands- und Betriebsfenster bei gleichem Ausgangspegel. Regen, Badebetrieb, Rückspülung und Nachspeisung bleiben ausgeschlossen. Pegel, Laufzeit und sichtbare Feuchte werden notiert. Ein einmaliger nasser Fleck nach dem Abschalten kann Kondensat, Spritzwasser oder nachlaufendes Leitungswasser sein.
Steigt der Verlust reproduzierbar nur während des Betriebs, rücken druckbelastete Verbindungen und der Pumpenkreis nach vorn. Luftblasen, schwankender Strahl oder ungewöhnliches Ansauggeräusch können auf die Saugseite hinweisen, sind aber auch bei blockierter Ansaugung oder falscher Hydraulik möglich. Die Anlage wird bei Kavitation, Trockenlaufgeräusch oder instabilem Durchfluss sofort gestoppt.
- Ausgangspegel und Messdauer festhalten.
- Gegenstrombetrieb als eigenes Zeitfenster protokollieren.
- Feuchte vor, während und nach dem Lauf fotografieren.
- Geräusch, Luftblasen und Strahländerung nur als Hinweise werten.
Ventilstellungen helfen nur mit eindeutigem Rohrplan
Absperrventile können Kreise bei stillgesetzter Anlage trennen. Das funktioniert nur, wenn jedes Ventil eindeutig zugeordnet, zugänglich und für die Stellung geeignet ist. Speck warnt vor plötzlich schließenden Ventilen; bei großer Förderleistung können schnelle Änderungen Druckstöße erzeugen.
Eine Stellung wird fotografiert und beschriftet, bevor sie verändert wird. Die Pumpe bleibt beim Umstellen aus. Danach wird geprüft, ob das System laut Hersteller überhaupt in dieser Konfiguration betrieben werden darf. Ein geschlossener Saug- oder Druckweg bei laufender Pumpe ist kein Lecktest, sondern eine Gefährdung für Anlage und Personen.
Was Saug- und Druckseite unterschiedlich zeigen
Auf der Saugseite herrscht im Betrieb Unterdruck. Kleine Undichtheiten können Luft einziehen; sichtbar werden Blasen, ein unruhiger Förderstrom oder Probleme beim Ansaugen. Im Stillstand kann dieselbe Stelle unter Wassersäule nach außen nässen. Deshalb werden beide Zustände betrachtet.
Die Druckseite steht bei laufender Pumpe unter Überdruck. Feuchte an Verschraubung, Rohr oder Einbausatz kann dann deutlich zunehmen. Bleibt der Technikraum trocken, ist ein verdeckter Leitungsabschnitt nicht ausgeschlossen. Eine professionelle Abschnittsprüfung braucht geeignete Stopfen, definierte Prüfdruckgrenzen und Kenntnis des Materials; der Filtermanometerwert ist dafür kein Ersatz.
Der Wand-Einbausatz bleibt ein eigener Kandidat
Flansch, Dichtung und Gehäuse des Einbausatzes begrenzen das Becken unabhängig vom Pumpenbetrieb. Strömung kann einen vorhandenen Fehler aber verändern oder erst deutlich machen. Bei Folienbecken sind Falten, gealterte Folie und ungleichmäßiger Flanschsitz zu dokumentieren; Schrauben werden nicht auf Verdacht nachgezogen.
Eine lokale Strömungsbeobachtung am stillgesetzten Becken kann einen Verdacht eingrenzen. Sie darf die große Ansaugöffnung nicht blockieren und findet niemals bei laufender Anlage oder mit Personen im Ansaugbereich statt. Bleibt der Befund unklar, werden Einbausatz und beide Leitungen getrennt geprüft.
Sicherheitsgrenzen der Eigenbeobachtung
Gegenstromanlagen bewegen große Wassermengen. Ansaugabdeckung, elektrische Steuerung, Potentialausgleich und Pumpenraum sind Sicherheitsbauteile. Die Anlage wird nicht ohne intakte Abdeckung betrieben; Haare, lose Kleidung und Prüfmittel bleiben fern von der Ansaugung. Elektrische Gehäuse werden bei Feuchte nicht geöffnet oder eingeschaltet.
Eigenbeobachtung endet bei ungewöhnlichem Geräusch, fehlendem Durchfluss, erwärmter Pumpe, ausgelöstem Schutzorgan oder Wasser nahe elektrischer Komponenten. Dann werden Stromkreis und Anlage fachgerecht stillgesetzt. Lecksuche darf Schutzmaßnahmen nicht umgehen.
Aus Beobachtungen wird ein Prüfauftrag
Ein verwertbarer Auftrag enthält Hersteller und Modell, Rohrplan oder Bauphotos, Ventilstellungen, Pegelreihe, Laufzeiten und Bilder des trockenen sowie nassen Technikschachts. Dazu kommt, ob der Verlust unmittelbar mit dem Lauf beginnt oder erst danach sichtbar wird.
So lässt sich entscheiden, ob zuerst eine zugängliche Verschraubung, der Wandflansch oder ein isolierter Leitungsabschnitt geprüft wird. Die Reparatur folgt dem belegten Abschnitt: Dichtung am Einbausatz, Verbindung im Schacht oder verdeckte Leitung sind drei verschiedene Eingriffe mit unterschiedlicher Zugänglichkeit.
Luftregler und Schalter nicht als Hauptleitungen behandeln
Viele Einbausätze besitzen neben den Wasserleitungen einen dünnen Luftschlauch und eine Leitung oder einen Schlauch für die Betätigung. Hersteller führen diese Wege oberhalb des Wasserspiegels beziehungsweise nach einer konkreten Einbauzeichnung. Ein feuchter dünner Schlauch bedeutet daher etwas anderes als eine undichte großdimensionierte Druckleitung.
Vor einer Prüfung werden Durchmesser, Verlauf und Funktion jedes Anschlusses identifiziert. Unbekannte Schläuche werden weder abgeklemmt noch mit Dichtmasse gefüllt. Ein falsch gelegter Luftregler kann das Strahlbild verändern, während ein beschädigter Steuerweg zusätzlich ein Sicherheitsproblem erzeugt. Diese Nebenwege erhalten im Protokoll eine eigene Farbe und werden nicht in die Ventiltests des Wasserkreises einbezogen.
Nachlauf trennt gespeichertes Wasser vom aktiven Leck
Nach dem Abschalten entleeren sich je nach Höhenlage Rohrabschnitte teilweise in Richtung Becken oder Technikschacht. Eine kurzzeitig wachsende Pfütze kann daher gespeichertes Wasser aus einer bereits benetzten Verbindung sein. Entscheidend ist, ob die Feuchte nach einer definierten Wartezeit weiter zunimmt und ob dasselbe Muster beim nächsten Lauf wiederkehrt.
Markierungen auf trockenem saugfähigem Prüfpapier außerhalb elektrischer Bereiche können die Richtung einer zugänglichen Tropfstelle zeigen. Sie ersetzen keine Druckprüfung und dürfen nicht an rotierenden oder heißen Teilen angebracht werden. Zeitstempel, Laufdauer und Nachlaufdauer machen aus der Beobachtung ein Muster, das ein Fachbetrieb bei der Abschnittswahl tatsächlich verwenden kann.
Fragen zum Thema
Beweist Wasserverlust bei laufender Gegenstromanlage eine undichte Druckleitung?
Nein. Er macht den Gegenstromkreis verdächtig, doch auch Pumpenverbindungen, Wand-Einbausatz oder eine Saugstelle können betriebsabhängig reagieren. Die Zonen müssen getrennt werden.
Darf man zur Prüfung ein Ventil bei laufender Pumpe schließen?
Nein. Ein plötzlich oder vollständig geschlossener Saug- beziehungsweise Druckweg kann Pumpe und Rohrsystem gefährden. Ventile werden nur stillgesetzt und nach Herstellerplan umgestellt.
Warum zieht eine undichte Saugleitung eher Luft als Wasser?
Im Betrieb herrscht dort Unterdruck, sodass Luft eintreten kann. Im Stillstand kann dieselbe Stelle unter Wassersäule nach außen nässen. Deshalb werden beide Zustände protokolliert.
Reicht das Filtermanometer für eine Leitungsprüfung?
Nein. Es zeigt einen Betriebsdruck an einer bestimmten Stelle, ersetzt aber keine definierte, isolierte Dichtheitsprüfung eines bekannten Leitungsabschnitts.
Welche Unterlagen beschleunigen die Lecksuche?
Modell, Rohrplan oder Bauphotos, Bilder aller Ventilstellungen, Pegel- und Laufzeitprotokoll sowie Aufnahmen des Technikschachts vor und nach dem Betrieb.
